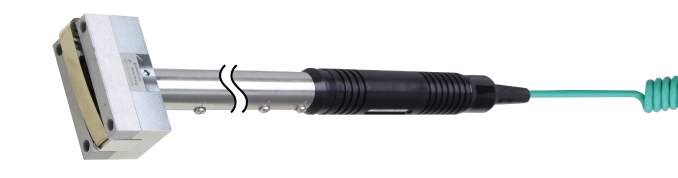

高性能移動表面用溫度傳感器 接觸輔助型 SX系列(S-5**/S-6**)
S系列(S-5**/S-6**)產品的感溫片采用4點支持構造，為極力的排除了摩擦影響的高性能移動表面用溫度傳感器。頭部可擺動接觸輔助功能可以是感溫部與被測物密切接觸，可更簡單的測量溫度。
感溫片一側固定在頭部的軸上，減少了感溫片由于意外的小沉積物或被測物表面不規則而導致的變形。頭部形狀有滑動型和滾輪型2種，滑動型有高溫(800℃)陶瓷頭部和中溫(600℃)云母材質頭部。頭部形狀/材質?鋼管形狀/長度?握柄有無等可自由選擇，可以根據客戶的用途進行選配。
1 頭部大小
2 頭部材質
58
單向滑行
無滾輪 中溫型
(云母材質頭部)
MAX.800m/min
使用溫度范圍：-50～600℃
59
單向滑行
無滾輪 高溫型
(陶瓷材質頭部)
MAX.400m/min
使用溫度范圍：-50～800℃
67
單向滑行
滾輪型
(不銹鋼材質頭部)
MAX.200m/min
使用溫度范圍：-50～400℃

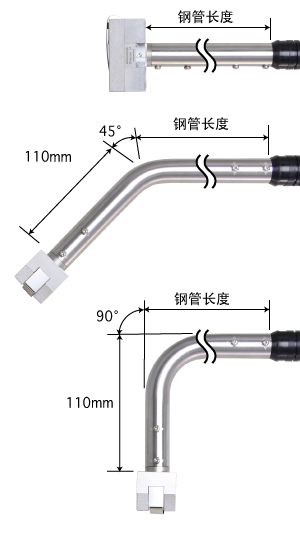

3 鋼管形狀
1

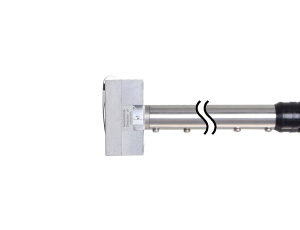

直管
2

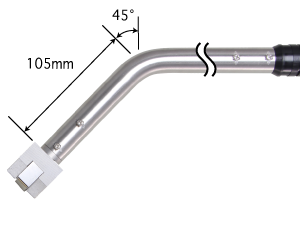

45°
感溫片縱向與鋼管縱向程直角

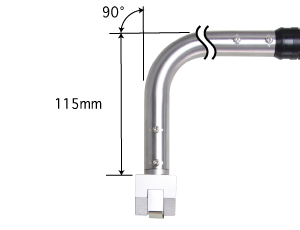

3
90°
感溫片縱向與鋼管縱向程直角
5
45°
感溫片縱向與鋼管縱向平行
6
90°
感溫片縱向與鋼管縱向平行
4 熱電偶的種類
*請選擇與溫度計主機同種熱電偶種類
熱電偶種類與溫度計主機不一致將無法測量正確的溫度。請務必選擇與溫度計主機同種熱電偶種類。
E
E型
K
K型
5 鋼管長度
01 100mm 02 200mm
03 300mm 04 400mm
05 500mm 06 600mm
07 700mm 08 800mm
09 900mm 10 1000mm
11 1100mm 12 1200mm
13 1300mm 14 1400mm
15 1500mm 16 1600mm
17 1700mm 18 1800mm
19 1900mm 20 2000mm
6 握柄的有無
1
只提供有握柄
7 導線的種類和長度
TPC1
有握柄
標準導線：TPC導線 1ｍ
導線外徑：φ3.8mm
外膜材質：聚氨酯
耐熱溫度：110℃
備注：伸縮導線/伸縮幅度0.3～1.5m/長度只能指定1m
導線長度可以以0.5ｍ為單位任意指定。
8 插頭形狀
ASP
標準插頭(使用熱電偶同種金屬)
對應主機：HD-1*0*,AP-400 等
ANP
mini插頭(使用熱電偶同種金屬)
對應主機：AM-8***,HD-1*5*,AP-450,AR-1***,R-460*,HPD-3*** 等
W
裸線
WT3,WT4,WT5
M3,M4,M5用Y端子(一般電極材料)
WC3,WC4,WC5
M3,M4,M5用圓孔端子(一般電極材料)
ANJY3,ANJY4
M3,M4用Y端子(使用熱電偶同種金屬)
WA
香蕉端子(一般電極材料)
