熱電特性和熱電偶幾乎一樣的補償導線。

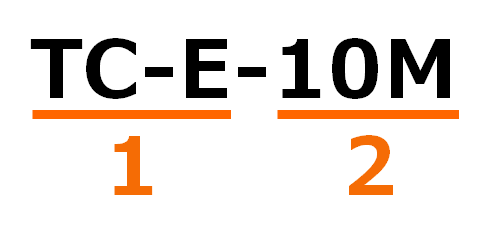

請選擇您需要特性導線的符號和長度。
1 符號 | 請?jiān)谙掠洷碇羞x擇 |
2 長度 | 10m |
| 30m | |
| 50m |
| 符號 | 芯線 | 外徑 | 絕緣材質 | 電阻(Ω/m) | 耐熱溫度(°C) | 特征(用途) |
| NF | 13/0.18×2 | φ5 | 硅 | 3.7 | 240 | 電阻小 |
| TS-E | 7/0.1×2 | φ2.3 | 硅 | 22 | 240 | 細且柔軟 |
| TF-E | 7/0.1×2 | φ2 | 特氟龍 | 22 | 230 | 有耐化學性 |
| TC-E | 14/0.1×2 | φ4 | 硅 | 11.5 | 240 | 有柔軟性 |
| TCG-E | 14/0.1×2 | φ4.5 | 硅外付有不銹鋼 | 11.5 | 240 | 有柔軟性且抗創傷 |
| GW-E | 0.32×2 | 1.2×1.7 | 玻璃纖維 | 14.7 | 300 | 有耐熱性 |
| SG-E | 0.65×2 | φ3 | 玻璃纖維外付有不銹鋼 | 3.6 | 400 | 較硬 耐熱性大切抗創傷 |
| 符號 | 芯線 | 外徑 | 絕緣材質 | 電阻(Ω/m) | 耐熱溫度(°C) | 特征(用途) |
| K | 27/0.1×2 | φ5 | 硅 | 5 | 240 | 電阻小 |
| TS-K | 7/0.1×2 | φ2.3 | 硅 | 19 | 240 | 細且柔軟 |
| TF-K | 7/0.1×2 | φ2 | 特氟龍 | 19 | 230 | 有耐化學性 |
| TC-K | 14/0.1×2 | φ4 | 硅 | 9.3 | 240 | 有柔軟性 |
| TCG-K | 14/0.1×2 | φ4.5 | 硅外付有不銹鋼 | 9.3 | 240 | 有柔軟性且抗創傷 |
| GW-K | 0.32×2 | 1.2×1.7 | 玻璃纖維 | 12.1 | 300 | 有耐熱性 |
| SG-K | 0.65×2 | φ3 | 玻璃纖維外付有不銹鋼 | 3 | 400 | 較硬 耐熱性大切抗創傷 |
*芯線的欄中?26/0.18×2?意思是,把26根φ0.18mm的導絲捻成一股,一共2股(1對)組成。
